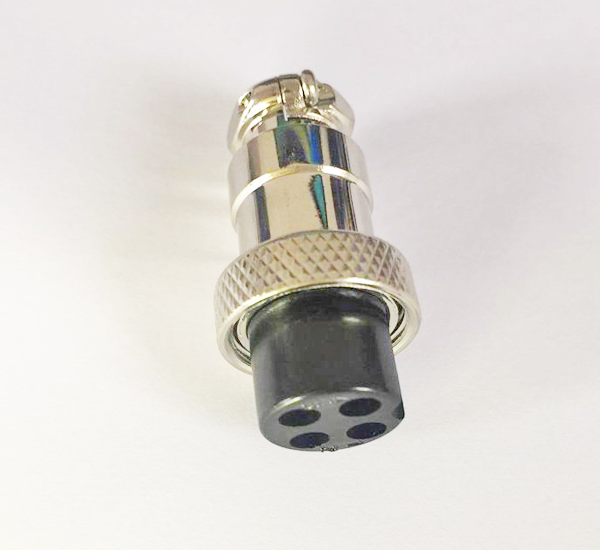

航空插座是連接器的一種，源于軍工行業，故得名，簡稱航插。航空插頭是連接電氣線路的機電元件，因此其自身的電氣參數是選擇航空插頭首先要考慮的問題。正確的選擇和使用航空插頭是保證電路可靠性的一個重要方面。
?
(1)FC型航空插頭這種航空插頭最早是由日本NTT研制。FC是FerruleConnector的縮寫，表明其外部加強方式是采用金屬套，緊固方式為螺絲扣。最早，F(xiàn)C類型的航空插頭，采用的陶瓷插針的對接端面是平面接觸方式(FC)。此類航空插頭結構簡單，操作方便，制作容易，但光纖端面對微塵較為敏感，且容易產生菲涅爾反射，提高回波損耗性能較為困難。后來，對該類型航空插頭做了改進，采用對接端面呈球面的插針(PC)，而外部結構沒有改變，使得插入損耗和回波損耗性能有了較大幅度的提高。
(2)SC型航空插頭這是一種由日本NTT公司開發的航空插頭。其外殼呈矩形，所采用的插針與耦合套筒的結構尺寸與FC型完全相同，其中插針的端面多采用PC或APC型研磨方式;緊固方式是采用插拔銷閂式，不需旋轉。此類航空插頭價格低廉，插拔操作方便，介入損耗波動小，抗壓強度較高，安裝密度高。
航空插座安裝步驟：
1、拆卸航空插頭，將可拆卸部分順序拆開。
2、將電纜端頭固定，釘在軸板上，端頭伸出200mm-300mm，端頭傾斜向下與水平方向成30°-45°左右夾角。
3、用手鋸或電工刀剝?nèi)ヒ欢渭s45mm長的電纜護套，截面要求保持平直。
4、用密封膠(87膠或703膠)在護套表面與外導體交接處(航空插頭后端蓋可以蓋住的部分)均勻涂抹一圈后，將航空插頭后端蓋(壓緊鎖環)、墊圈、密封圈順序套在電纜上，順外導體螺旋方向?qū)⒑娇詹孱^的連接套旋轉安裝在除掉護套的外導體上，緊靠電纜護套端部。
5、用銅刷將殘留在電纜頭部的護套粉末、銅屑等清除干凈。
6、距連接套端面2mm左右用專用金屬剪刀剪去多余的皺紋銅管外導體，用尖嘴鉗將皺紋銅管外導體向外擴口、翻邊，并用尖嘴鉗、榔頭等適宜的工具輕輕敲打，使之平靠在外殼體端面上，注意翻邊要求均勻、圓整。
